MK-II – Messtechnik von Netconnect

Mobiles Energiemonitoring – sofort einsatzbereit

Der MK-II misst bis zu 4 Drehstromabgänge gleichzeitig, zeichnet Lastgänge über Wochen auf und liefert die Ergebnisse in Echtzeit auf Ihr WebPortal – alles in einem robusten, tragbaren Koffer.

Kernvorteile

4 Drehstromkanäle gleichzeitig

Messen Sie bis zu 4 Drehstromabgänge oder 12 Einphasenabgänge parallel – in einem einzigen Messaufbau. Das spart Messzeit und liefert vergleichbare Ergebnisse.

Online in Echtzeit

Messwerte und Grafiken stehen bereits während der Messung online zur Verfügung. Erstellen Sie Messprotokolle mit Kommentaren, noch bevor der Koffer abgeholt wird.

Installation ohne Betriebsunterbrechung

Dank Klappstromwandlern erfolgt der Messaufbau am laufenden Verteiler – ohne Betriebsunterbrechung, ohne Risiko, ohne Produktionsausfall.

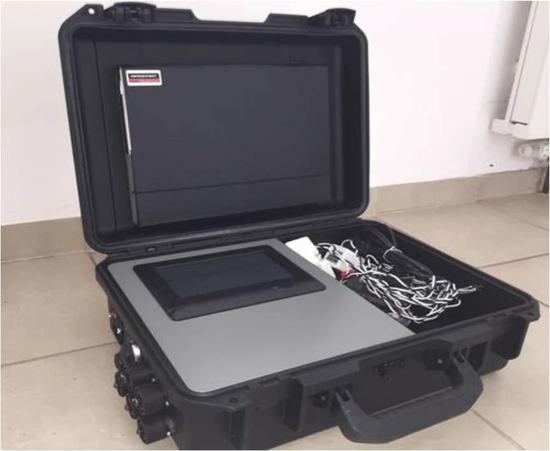

Alles in einem Koffer

Messwerk, Touchscreen, Kabel, Anschlüsse und Klappwandler – alles verstaut in einem MIL-Standard-Schutzkoffer. Abmessungen: 45 × 35 × 18 cm.

So funktioniert der MK-II

Messen

Der MK-II erfasst gleichzeitig bis zu 4 Drehstromabgänge – oder bis zu 12 Einphasenabgänge, auch in Mischkonfiguration. Pro Kanal werden Leistung, Energie, Spannung, Strom, Leistungsfaktor und Frequenz aufgezeichnet. Der Standardmessbereich reicht bis 100 A je Phase (ca. 70 kW Nennleistung), Erweiterungen für 250 A, 400 A und 600 A sind verfügbar.

Aufzeichnen

Der integrierte Datenlogger zeichnet Lastgänge und Verbrauchswerte über Tage und Wochen auf – in allen Details. Am Touchscreen können Sie jederzeit die gesamte Historie oder interessante Teilbereiche einsehen. Die Daten stehen auch per USB-Stick als CSV oder Excel für individuelle Auswertungen bereit.

Auswerten – in Echtzeit

Bereits während der Messung sehen Sie alle Werte live auf dem integrierten Touchscreen oder online über das WebPortal – von jedem Standort aus. Trendgrafiken zeigen den „Herzschlag" Ihres Betriebs in Echtzeit. Messprotokolle mit Kommentaren können direkt erstellt werden, noch bevor der Koffer abgebaut wird – das spart Wege und Zeit.

Installieren

Der Messaufbau ist denkbar einfach: Spannungsabgriff per gesicherte Messstrippen mit Krokodil-, Stromschienen- oder Magnetklemmen, Stromerfassung über Klappwandler – alles ohne Unterbrechung des laufenden Betriebs. Die intuitive Touchscreen-Bedienung minimiert den Einschulungsaufwand. Der Koffer kann während der Messung verschlossen bleiben, sämtliche Anschlüsse sind nach außen geführt und gegen Verschmutzung geschützt.

Typische Einsatzszenarien

Energieeffizienz-Potenziale aufdecken

Identifizieren Sie die relevanten Verbraucher in Ihrer Produktion, Verwaltung oder Gebäudetechnik. Der MK-II macht Nacht- und Wochenendverbräuche, Standby-Verluste und ineffiziente Schaltzeiten sichtbar – mit Zahlen und Kurven statt Bauchgefühl.

Maschinen und Anlagen analysieren

Vergleichen Sie Kompressoren, Lüftungsanlagen, Kühlaggregate oder ganze Fertigungslinien im Parallelbetrieb. Der MK-II zeigt Schaltzeiten, Auslastung und den Einfluss von Teilabschaltungen – isoliert oder im Zusammenspiel.

Vorher/Nachher-Dokumentation

Belegen Sie den Erfolg Ihrer Optimierungsmaßnahmen mit harten Daten. Der MK-II erstellt vergleichbare Lastprofile vor und nach dem Eingriff – für Ihre interne Dokumentation, für Audits oder für Förderanträge.

ISO 50001 & Energieaudits

Schaffen Sie die Datenbasis für Ihr Energiemanagementsystem nach ISO 50001 oder Ihr Energieaudit nach EN 16247. Der MK-II liefert die nötigen Basismessungen und unterstützt den kontinuierlichen Verbesserungsprozess mit Kontrollmessungen.

Inbetriebnahme & Abnahme

Dokumentieren Sie Energieverbräuche bei der Inbetriebnahme neuer Anlagen oder bei der Abnahme. Optimieren Sie Einstellungen direkt vor Ort – mit Echtzeit-Feedback auf dem Touchscreen.

Treibhausgasbilanz

Unterstützen Sie die Erstellung Ihrer Treibhausgasbilanz für stromgetriebene Verbraucher mit exakten Messdaten. Der MK-II liefert die Grundlage für umweltrelevante Berichtspflichten.

Technische Daten auf einen Blick

Messung

Parameter	Wert
Messkanäle	4 Drehstromkanäle (oder 12 Einphasenkanäle, Mischbetrieb möglich)
Messwerte pro Phase	V, A, W, Wh, VA, VAh, VAr, VArh, cos φ, Hz
Nenn-Phasenstrom	100 A (Erweiterung: 250 A, 400 A, 600 A)
Nennleistung	ca. 70 kW pro Kanal (bei 100 A)
Stromerfassung	Klappstromwandler (ohne Betriebsunterbrechung)
Spannungsabgriff	Gesicherte Messstrippen mit Krokodil-, Stromschienen- oder Magnetklemmen

Datenlogger & Auswertung

Parameter	Wert
Aufzeichnungsdauer	Mehrere Wochen
Datenexport	USB-Stick (CSV, Excel)
Online-Zugriff	WebPortal mit Echtzeit-Visualisierung
Anzeige vor Ort	Integrierter Touchscreen
Protokollerstellung	Direkt am Gerät mit Kommentarfunktion

Gehäuse & Mobilität

Parameter	Wert
Bauform	MIL-Standard Kunststoff-Schutzkoffer (Storm Case)
Abmessungen	45 × 35 × 18 cm
Gewicht	ca. 5 kg (komplett)
Schutz	Anschlüsse nach außen geführt, verschmutzungsgeschützt, Koffer während Messung verschließbar

Vom Messkoffer zum permanenten Monitoring

Der MK-II liefert die erste Datenbasis – EEMS macht daraus eine dauerhafte Lösung. Überführen Sie Ihre Messergebnisse direkt in unser Energie Effizienz Monitoring System und starten Sie mit permanentem Monitoring, automatisiertem Reporting und gezielter Optimierung.
